XS數字量輸入板的共性

支持干接點、DC電平、AC電平及PNP/NPN三線開關   電源冗余

輸入：PNP/NPN任意切換 輸出：高/低電平任意切換

保險熔斷報警  回路保護、回路指示  電源保護及指示  支持系統冗余

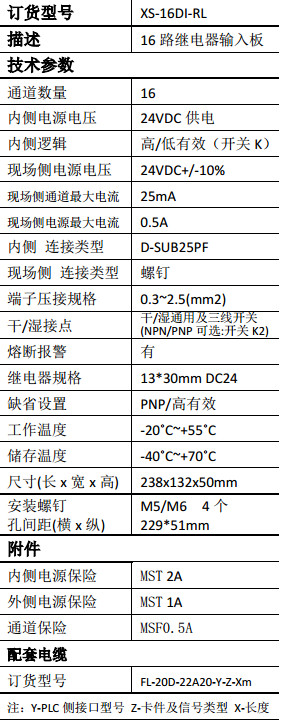

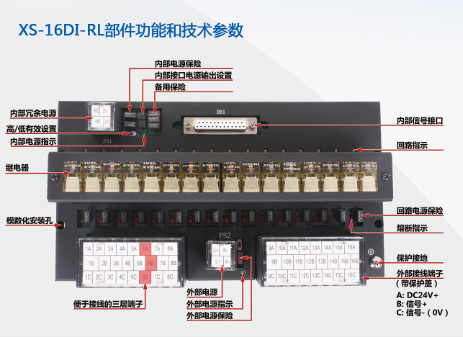

精品推薦：XS-16DI-RL

通道數： 16 路
模 式： 單線制數字量輸入， 繼電器隔離
信號輸入： 電平、干接點、三線開關 NPN/PNP
信號輸出：高電平、低電平可選
安裝形式： M5\M6 螺釘

常用設置

改變開關 K 位置可改變信號輸出制式：
H：輸出為高有效,適合歐美 PLC;
L：輸出為低有效,適合日臺 PLC
信號反向(邏輯非):背面焊連
改變開關 K2 位置可改變信號輸入制式： PNP 或 NPN
干接點是采用 PNP 型式

電源設置

DB 口含有 4 芯電源線，用于向 PLC 模塊供電。 這些電源由電
源輸出設置的短路帽進行控制，每個短路帽對應一根線，詳見
右圖，送電前應根據需要進行設置。 電源指示在保險下方，電
源接反或保險燒斷時電源燈不亮。
注意：為實現信號的徹底隔離，內外電源必須做到隔離，因此本板需要外部電源，在端子板的左下角標注為 L+/N-的端子為外部電源端子，須提供 DC24V。 外部信號為有源信號時該電源無需提供。 端子塊右側為電源負端保險 FN-。
注意：輸入電壓等級與繼電器線圈電壓必須一致。

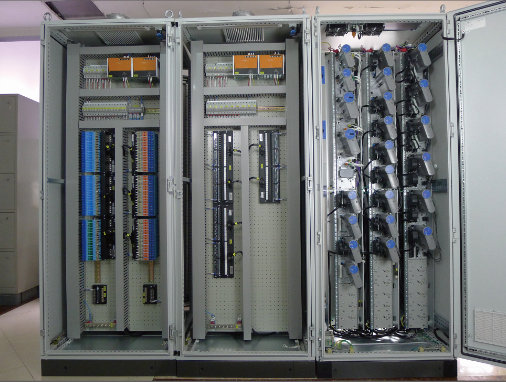

快速接線模塊裝配成柜
