本期導語

        近年來，DCS\PLC省配線產品越來越受到用戶和集成商的關注。DCS\PLC快速接線模塊，是新大新科技在2009年率先提出的全覆蓋型省配線解決方案，一站式控制柜裝配的全新概念。

一、省配線產品是什么

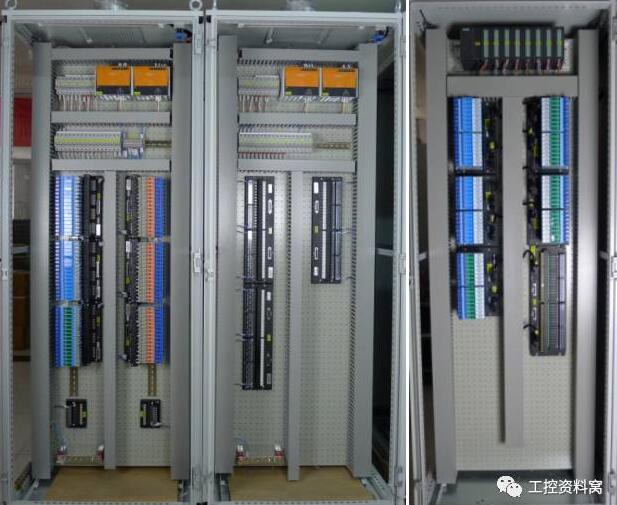

快速接線模塊是省配線產品的典型代表，它將控制柜內的接線電氣附件（如開關、繼電器、隔離器、安全柵、端子、保險等）集成在一起，增加了各種保護、指示和方便安裝、改造、維護維修的元素，設計成模塊化結構的系列產品，包括各種模擬及數字信號的輸入輸出、電源分配等，采用標準的安裝尺寸，元器件透明化設計，指示一目了然，為系統集成、運行維護帶來極大的方便。

省配線產品解決了什么問題？

快速接線模塊是一種信號轉換產品，它主要解決了控制柜裝配及控制系統現場施工問題，同時解決了信號冗余、儀表供電等事項，極大地增加了信號傳輸的可靠性。

省配線產品的優點：

總結起來四個字：多快好省
功能多用途廣   設計快施工快   美觀好用可靠   省人工省時間

省配線產品的最大優勢在于節省人工和大幅度縮短施工周期，同時可以節省安裝空間。

二、省配線產品省了什么

能省錢嗎？單算材料費不省，總費用會節省。省配線產品，顧名思義，節省的是配線而不是元器件,原來需要采用隔離的現在還須選用隔離型產品，原來不需要隔離的自然可以選用非隔離產品。加上快速接線模塊增加了很多方便維護維修的輔助功能，材料費不可能節省，而且可能小幅上升。
      會多花錢嗎？不會。快速接線模塊采用規模化工廠生產，它將原來的裝配人工和安裝人工轉移到工廠里，很多工序采用了機械化生產，裝配成本有所下降。如果核算人工施工成本，總體成本會節省。再算下去，請一個員工不是買了一個機器人，沒活干的時候也是要發工資的，不高興的時候、身體有點小恙的時候、工資不及時增長的時候效率會下降的，這個你懂。


1、節省選型設計人工：

傳統模式下需要詳細了解每一個測點的信號類型和儀表制式，找到所有的選型 資料，你要做詳細的IO清單。如果你接了個大項目，晚上不要睡覺了。有些資料，也不是你想找就能找得到的，還好，有雷鋒開了個工控資料窩，每晚總算可以安排3小時睡眠。都說做IT的吃的是青春飯，做自控的也要有副好身板。

自從有了快速接線模塊，儀表設計師只需統計各種信號的數量（AI\AO\DI\DO）、轉換形式(非隔離、繼電器隔離、模擬信號隔離、本安防爆)和系統卡件配置清單即可進行全部材料選型，真正的全覆蓋型解決方案和一站式服務。比如模擬輸入信號無需關心兩線制變送器還是四線制信號，開關輸入信號無需關心是干接點、有源信號還是三線開關，開關輸出無需關心是有源輸出還是干接點輸出，只要有數量就可，偷著樂吧！

2、節省施工設計人工：

傳統模式下采用導軌型分立元件安裝方式，設計選了種類繁多的器件，來自數十個品牌，需要了解所有器件的規格，包含外形尺寸、接線圖、輸入輸出特性等，做布置圖可是個細活，搞不好柜子里裝不下可就麻煩大了。畫接線圖又是個力氣活，沒有強健的體魄恐怕熬不下來，一不小心，接錯了線儀表會冒煙的，如果不小心燒了塊進口儀表，6-8周的貨期會讓工程開不了車，老板不會讓你賠，但是責任也跑不了。

自從有了快速接線模塊，設計師有福了，直接調用快速接線模塊標準圖塊，即可快速完成柜內布置圖和接線圖設計。二次信號都是采用成品預制電纜，接線圖你就省了吧，原來復雜的CAD接線圖，一張表格就能表達清楚，犯錯的機會當然是少多了。

3、節省采購人工：

一摞采購計劃，工期有限，十幾個廠家，上百種材料，詢價、比價、簽單、走流程、付款、收貨，壓力山大呀！

自從技術選了快速接線模塊，采購實現了一站式服務，一張訂單一份合同完成材料采購。采購每天可以按時回家給兒子準備晚餐了。

4、節省裝配人工：

你手下要沒有幾十人，就千萬別接那么多單，現在的客戶可是恨不能今天簽單，下周就交貨。隨便找來的人可是干活也隨便的。

用了快速接線模塊，拋開米尺、電鉆、線號機、壓線鉗等各種工具，模塊直接固定就位，無需詳細測繪、布局、打孔，半小時完成一面柜的器件固定，普工干出技工的活。

5、節省現場施工人工：

傳統模式下DCS柜與IO柜間連接線采用多芯電纜進行現場連接。現場施工，遠離大本營，條件艱苦，工作效率低，費時費力。

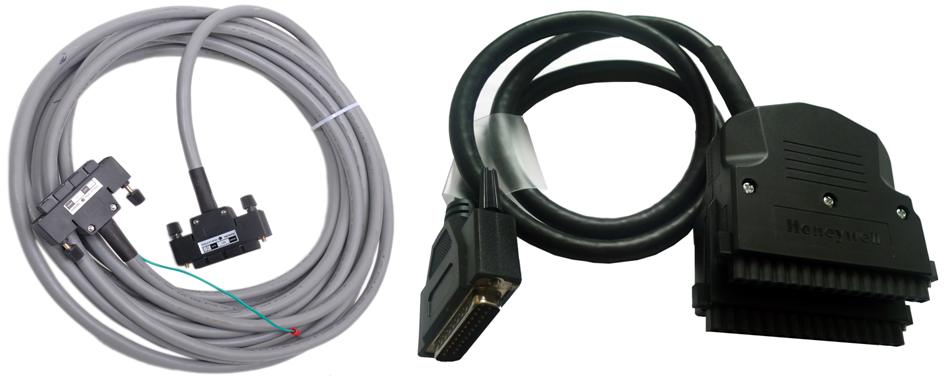

看人家使用快速接線模塊的，采用預制電纜連接，帶有多芯插頭，電纜敷設到位兩端一插了之。

6、節省調試人工：

多功能設置型產品，適應多重信號模式，隨時可以進行變更和調整，無需調整線路和修改圖紙。這個你明白，不多說了。

7、節省維修人工，縮短維修時間：

方便用戶維護維修，不拆線測電流、保險熔斷報警等功能讓您用著舒心。用戶不使用工具即可更換安全柵，可實現帶電熱拔插，短到半分鐘更換完畢，不會出現誤接、誤觸風險。

8、節省了配件費用：

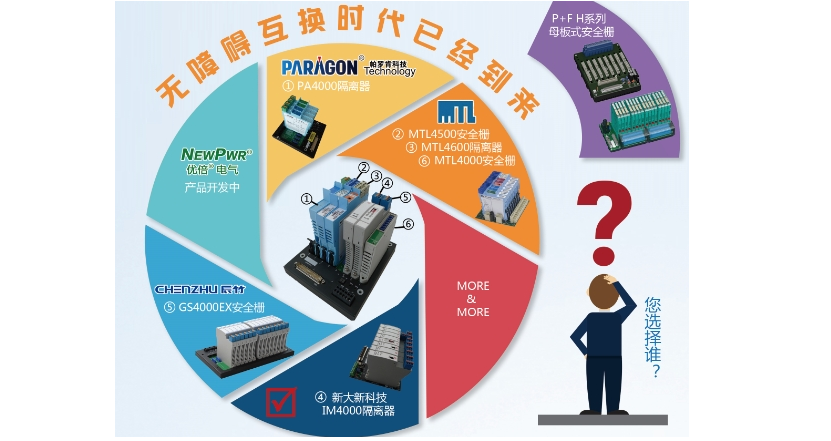

新大新科技致力于推動國內安全柵行業的整合，推進中國安全柵結構標準化工作，目前已有上海辰竹、南京優倍、帕羅肯可實現與MTL4500的直接互換，未來會有更多的品牌加入進來，安全柵無障礙互換時代已經到來。標準的統一有助于將來降低配件采購成本，多么可親的工控一家人。

9、節省機柜空間：

自己琢磨……

三、結語

工程師的幸福要靠自己算計，還等什么，趕快行動起來！
