繼電器輸入端子板FS-8DI-RL-AC 通道數(shù)： 8 路 模 式： 單線制數(shù)字量輸入繼電器隔離 信號輸入：干濕通用（干接點、電平、） 信號輸出：低電平、高電平可選 信號反向設置（非邏輯） 35mm 導軌安裝

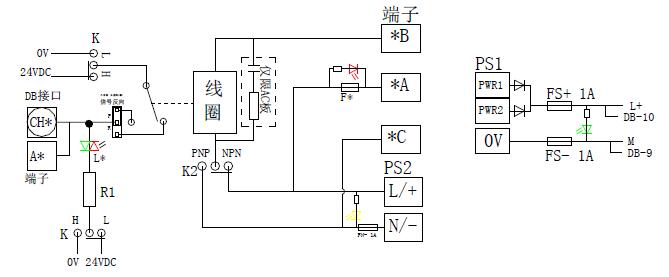

原理圖：
接線圖：

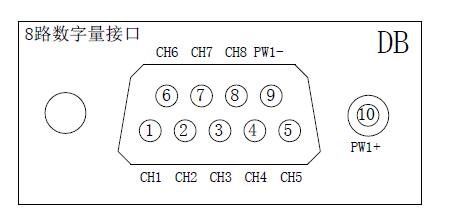

針腳定義：
常用設置： 1、開關K 用于高低有效切換 高有效(H)適用于歐美系PLC，低有效(L)適用于日臺系PLC 2、開關K2 用于NPN/PNP 切換，干接點輸入時選PNP 檔 3、回路邏輯：短路帽插入P 檔為正向，插入R 檔為反向(邏輯非) 電源設置： DB 口含有2 芯電源線，DB-9 作為信號公共 端。帶有RC抗感應電路。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
