模擬輸出隔離器IM4067
操作端(HART)隔離器，將輸入側的4～20mA信號隔離傳輸?shù)捷敵鰝?cè)，驅動現場的執行機構等設備，同時支持HART數字信號雙向傳輸。該產品需要獨立供電，電源、輸入和輸出三隔離。
主要技術參數
通道數：1
供電電壓：20～35V DC
消耗電流：(DC24V供電，20mA輸出時)≤50mA
輸入：
電流：0/4～20mA，HART數字信號,壓降：≤2V
輸出：
電流：0/4～20mA，HART數字信號
負載電阻：RL≤800Ω
HART通信時，負載電阻：RL≥250Ω
電壓：0/1～5V
負載電阻：RL≥330kΩ
（用戶可在訂貨時選擇電壓或電流輸出）
輸出精度：0.1%F.S.（典型值：0.05%F.S.）
溫度漂移：0.005%F.S./℃
響應時間：2ms達到最終值的90%
電源保護：電源反向保護(底板上)
電磁兼容性：符合GB/T 18268(IEC 61326-1)
絕緣強度：1500V AC,1分鐘(電源、輸入、輸出之間)
絕緣電阻：≥100MΩ；500V DC
(電源、輸入、輸出與外殼之間)
重量：約110g
適用現場設備：
二線制閥門定位器(HART)、電氣轉換器等。
二、應用設計
 三、安裝調試

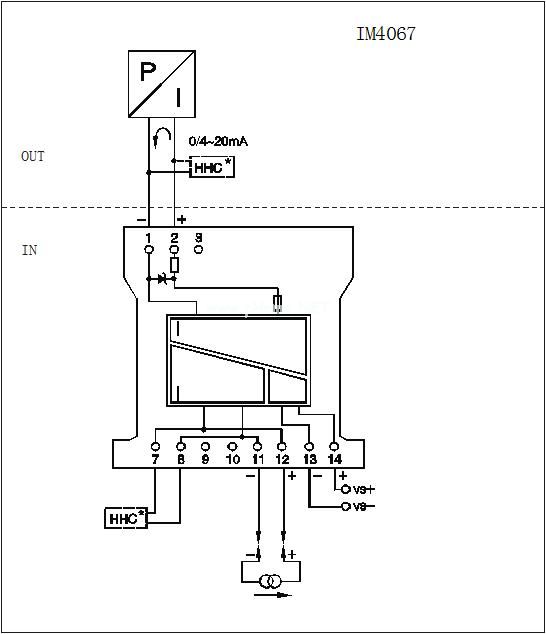

接線

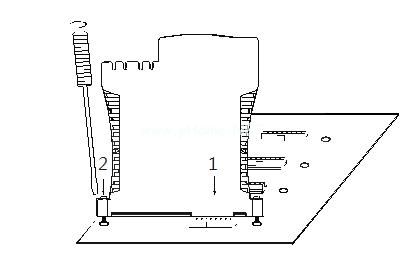

安裝
IM4000系列隔離器均采用底板安裝方式。安裝步驟如下：
拆卸
維護
使用環境

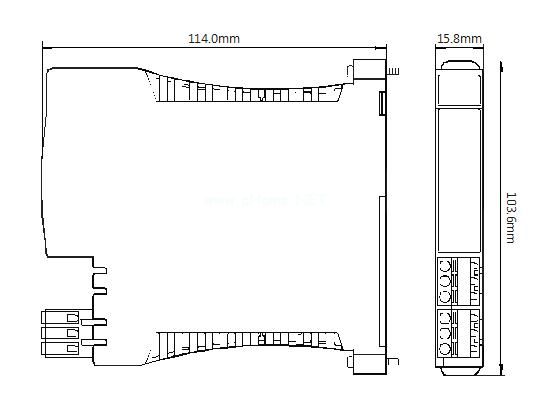

外形尺寸
 外形尺寸(深×高×寬)：114.0mm×103.6mm×15.8mm
|
||||||||||||||||||||||||
