繼電器輸出冗余端子板XS-16RDO-RL(通用)

通道數：16 路

模 式：單線制數字輸出，冗余輸入，繼電器隔離

信號類型：通用型，干濕可選

支持有源/雙有源/干接點1NO+1NC

信號輸入：共陰共陽可設置

指示：雙色二極管，共陰設置動作時為綠色，共陽設置動作時為紅色

安裝形式：M5\M6 螺釘

配套卡件：

S7-300PLC: 6ES7322-1BH02。

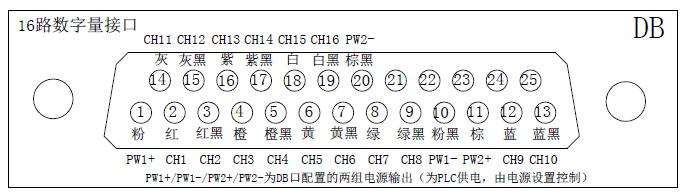

內部接口表：

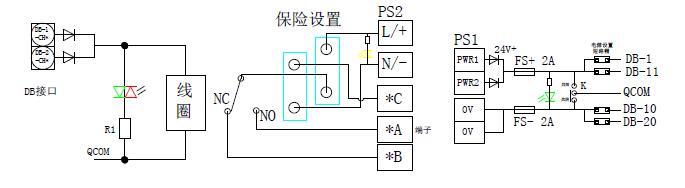

原理圖：

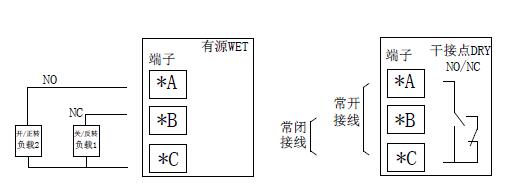

接線圖：

雙有源用于電動執行器等設備。

常用設置：

回路設置：改變保險位置可切換輸出方式 （接線板上預留保險插孔，保險可改變位置） 輸入共陰共陽設置：開關K 電源設置：電源設置：每個DB 口都含有4 芯電源線，用于向PLC 模塊供電。這些電源由電源輸出設置的短路帽進行控制，每個短路帽對應一根線，詳見下圖，送電前應根據需要進行設置。電源指示在保險下方，電源接反或保險燒斷時電源燈不亮。

 注意：為實現信號的徹底隔離，內外電源必須做到隔離，因此本板需要外部電源，在端子板的左下角標注為L+/N-的端子為外部電源端子。每組電源提供了兩組電源端子用于提高供電能力，須根據負載需要提供DC24V 或AC220V，干接點輸出時無需提供電源。
